??? 貼片功率電感應用廣泛，主要用于電源部分，可以承受較大的功率和電流，使用在1kHz附近較低頻率；目前，我們主要提供以下各系列的片式電感器產品：MS 系列、PB 系列、PS 系列、PIO系列、LBS系列貼片功率電感器。
| 屏蔽方式 | 規格書下載 | 特點? | ROHS | 品牌 |

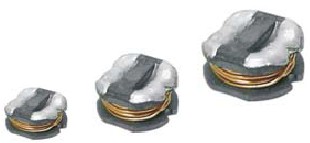

| 非屏蔽電感 |  PIO系列 |
風華高科最受歡迎的貼片功率電感產品之一，采用開放式結構，可選封裝規格從PIO31（3.5*3.0*1.6mm）~PIO105（10*9*5.4mm）共11個。電感型號也豐富得多，可提供1uH~1mH范圍內約200個規格 | 符合 | 風華高科 |
 PDR系列 |
采用開放式結構，具有超薄的外型尺寸，最小封裝規格PDR3015高度＜1.5mm，適用于電路板排列要求特別緊湊的產品如智能手機、 | |||

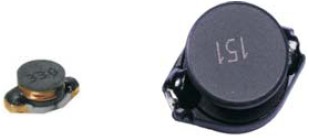

 PBO-M系列 |
鎳鋅鐵氧體的使用頻率在1MHz，100MHz之間，其物理特性有高電阻率、高居里溫度、性能特性有高BS、高磁導率Ui、低矯頑力Hc、低溫度系數、低損耗、良好的高頻特性等優點 | |||
 PW系列 |
具有超薄型，小尺寸、大電流、適合于表面貼裝及回流焊接。目前風華提供3216、3225、4532、5750四個封裝規格，值得一提的是該系列產品測試頻率為1Mhz，是工作頻率最高的功率電感之一 | |||
 PBO系列 |
PBO系列具有大電流，屏蔽結構，適合于表面貼裝,其中PBO1608采用陶瓷鍍金基座，其它采用LCP塑料基座。 | |||
| 屏蔽電感 |  LBS系列 |
LBS貼片功率電感同MS等系列一樣是風華高科代理商南京南山半導體的主推屏蔽電感系列之一。其最大的優勢在于其超薄的外形尺寸，如LBS6028-4R7MT這一封裝規格的產品厚度只有2.8mm | ||
 MS系列 |
風華高科屏蔽電感中廣受歡迎的產品系列之一，風華高科電感代理商南京南山半導體有限公司在南京總部和深圳、杭州分部對常規型號備有相當數量的現貨庫存，能夠很好的滿足您的現貨要求 | |||
 PIS系列 |
采用屏蔽結構，其封裝尺寸較大，常規品中最小尺寸為5.8mm*6.2mm*3.2mm，最大規格為9mm*10mm*5mm。精度較高，穩定性較好?，F(xiàn)有常規型號均為20%誤差 | |||
 PS-D系列 |
采用SMD表面貼裝方式的一種屏蔽電感，具有較大的飽和電流Isat（最大），例如PS8D28-2R2NT這顆2.2uh功率電感型號可以實現5A的較大額定飽和電流。 | |||
 PBS系列 |
風華高科目前生產1608（6*4*2.6mm）、3316（12.7*9.2*4.9mm）和5022（18.1*14.1*6.8mm）三個常規封裝。因?yàn)樵撓盗泄β孰姼械耐庑纬叽巛^大，因此可提供更大的額定飽和電流，如PBS5022-100MT型號10uh電感可實現8A的Isat電流。 |
|||
 PSS系列 |
常規封裝尺寸有pss4018、pss5020、pss5030、pss6025和pss6030五個規格。具體外形尺寸相見頁面下方規格書。PSS屏蔽電感是貼片功率電感，感量為uh級別，電感量范圍在1uh~220uh之間，具有較低的的直流電阻（最低0.01歐姆）和安培（A）級較大的額定飽和電流Isat，常規品最大額定電流可達3.6A。 |
|||
 HA系列 |
風華高科目前所能提供的最具代表性的電感產品之一。同時具備了超大額定飽和電流(6A~65A)和超薄的外形尺寸(3mm~5mm)兩個突出特點。具有超低的直流電阻，具有超大的飽和額定電流Isat，具體范圍：7A~65A |
| 規格尺寸 | PS2D11? | PS4018? | PIO32/43? | PIO52/53/54/73? | PIO75? | PIO105/104? | MS124? | PB5022? |
| PS3014? | PS3D18? | PB1608? | LBS6028/7030? | LBS7045? | PB3316? | MS125? | /? | ? |
| / | / | ?PS5020/5030? | PS6020/6030? | MS74? | MS104R? | MS127? | /? | ? |
| / | / | ?PS4D28/4D18? | MS73/PS6D28? | PS6D38? | LBS10145? | LBS12575? | /? | ? |
| / | / | / | ?PS5D28/5D18? | / | / | / | /? | ? |
| REEL?(PCS)? | 4000 | 3000 | 2000 | 1500 | 1000 | 750 | 500 | 350 |
| BOX?(PCS)? | 16000 | 12000 | 8000 | 6000/4500? | 3000 | 1500 | 1000 | 700 |
規格參數 封裝： LBS6028 規格尺寸： 6.0*6.0*2.8mm 精度：20% 額定工作頻率： 1kHz 額定工作電壓：500mV 電感量：4.7uH 直流電阻： 0.054 歐姆...
規格參數 封裝：MS74 規格尺寸：7.3 *7.3*4.2m 精度：20% 額定工作頻率： 1kHz 電感量：680uH 直流電阻： 0.17 歐姆 飽和電流 (max) ： 0.96 購買...
1) 存儲期限 距英達出廠檢驗時間 6 個月內，產品可以使用檢驗時間可以通過包裝外側標記的檢驗號確認。若時間超過6 個月，應檢查焊接性能后...
傳統繞線型功率電感缺陷總結 一、電極焊盤可靠性：傳統繞線功率電感引腳基本上是采用將漆包線直接引出掛在用環氧樹脂等膠水粘合的片狀或...
