共模濾波器（英文全稱Common Mode Filter Design Guide）又稱為電源濾波器或者共模電感，是一個以鐵氧體為磁芯的共模干擾抑制器件，它由兩個尺寸相同，匝數相同的線圈對稱地繞制在同一個鐵氧體環形磁芯上，形成一個四端元件，要對于共模信號呈現出大電感具有抑制作用，而對于差模信號呈現出很小的漏電感幾乎不起作用。風華高科生產的CMC系列繞線貼片共模電感采用鐵氧體磁心，雙線并繞。 低差模噪聲信號抑制干擾源，耦合系數大，對高速差分信號影響小，在高速信號中難以變形。 對高頻共模噪音有良好的抑制作用。同時具備更小的外形尺寸，適用于對空間要求苛刻的筆記本電腦、數碼攝像機等設備。



??? 風華高科該系列常規品主要提供CMC0805S、CMC1206S兩個封裝尺寸15個常規型號，阻抗范圍分布在67歐姆~2200Ω范圍內,額定工作頻率100MHZ，適用于各種高頻電路。1206封裝繞線型貼片共模濾波器(CMC)在100MHz測試頻率下，共模阻抗最大可達2200Ω。

特點：

體積小，適用于高密度SMT安裝；
耦合系數大，對高速差分信號具有更低的影響；
對高頻共模噪音有良好的抑制作用；
對不同的噪聲水平和信號頻率，有67歐姆~2200歐姆可供選擇；

應用范圍：

電腦及外設的USB線
筆記本電腦、LCD和LVDS線
數碼AV設備等的USB高速信號線。

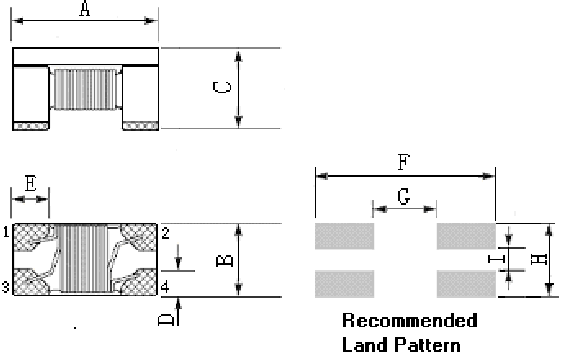

外形尺寸

ParN0.	A	B	C	D	E	F	G	H	I
CMC0805S	2.0	1.2	1.2	0.45	0.45	2.60	0.80	1.20	0.40
CMC1206S	3.2	1.6	1.8	0.60	0.70	3.70	1.60	1.60	0.40

共模濾波器（電感）等效電路

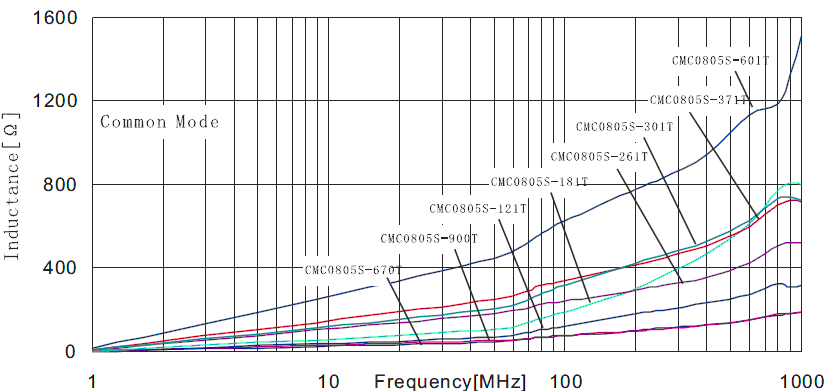

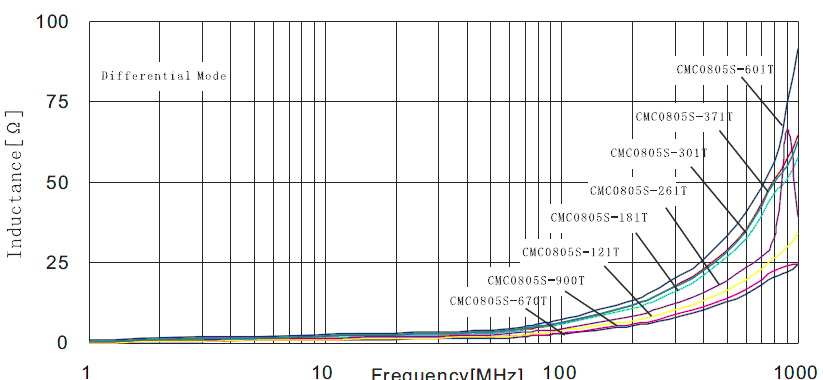

CMC0805S共模濾波器曲線圖

常規共模濾波器型號與參數對比表

0805封裝	共模阻抗@100MHz(Ω)	直流電阻(Ω)Max	額定電流(mA)Max	額定電壓 Max	絕緣電阻IR (M)min
CMC0805S-670T	67±25%	0.25	400	50	10
CMC0805S-900T	90±25%	0.35	330
CMC0805S-121T	120±25%	0.30	370
CMC0805S-181T	180±25%	0.35	330
CMC0805S-261T	260±25%	0.40	300
CMC0805S-301T	300±25%	0.42	290
CMC0805S-371T	370±25%	0.45	280
CMC0805S-601T	600±25%	0.60	220
CMC1206S-900T	90±25%	0.30	370
CMC1206S-161T	160±25%	0.40	340
CMC1206S-261T	260±25%	0.50	310
CMC1206S-601T	600±25%	0.80	260
CMC1206S-801T	800±25%	0.90	240
CMC1206S-102T	1000±25%	1.00	230
CMC1206S-222T	2200±25%	1.20	200

選型注意事項：

選擇共模濾波器的頻段，共模阻抗越大越好，因此我們?cè)谶x擇共模電感時需要看由風華高科原廠提供的共模電感規格書器件資料，主要根據阻抗頻率曲線選擇。另外選擇時注意考慮差模阻抗對信號的影響，主要關注差模阻抗，特別注意高速端口。

共模濾波器工作原理

原理是流過共模電流時磁環中的磁通相互疊加，從而具有相當大的電感量，對共模電流起到抑制作用，而當兩線圈流過差模電流時，磁環中的磁通相互抵消，幾乎沒有電感量，所以差模電流可以無衰減地通過。因此共模電感在平衡線路中能有效地抑制共模干擾信號，而對線路正常傳輸?shù)牟钅Ｐ盘?hào)無影響。
