電感器與頻率的關系

電感器與頻率的關系
電感器的標稱感量都是在特定頻率下的測試值，與實際工作頻率下的值可能有較大差距，因此在電感選型過程中，首先要確定工作環境的頻率，再去選擇對應類型的電感產品。我們知道按照工作頻率來區分，可以把電感分成高頻電感（工作頻率在100Mhz以上，主要用于通訊設備等高頻環境中，例如風華高科的FHW系列等）和一般用途產品（額定測試頻率低于100MHZ，這部分產品屬于主流產品）應用范圍上。從用途上分電感類型上大致分成電源線類電感（工作頻率較低一般在K級，電流較大，也稱為功率電感器）和信號線用電感（工作頻率較高，一般在M級）。

電感器檢測與頻率的關系
頻率比較低時，電感量和頻率應該沒有太大關系，但頻率增高以后，情況就變了，此時電感不能再被看作集中參數元件，尤其是分布電容的存在，會影響對電感的準確測量。這也是為什么高頻線圈要用蜂房繞法的原因。就電感測量而言，一般頻率不會太高。但是，就實際電感而言，當電感以鐵芯等導磁物體作為介質時，由于導磁物質的相對頻率的非線性特點，其電感量與頻率有很大關系，并且，這類電感，往往只適用一個較窄區間的頻率范圍。比如說工程中用的電抗器，大多如此。

南京南山半導體有限公司貼片電感例行檢測實驗室

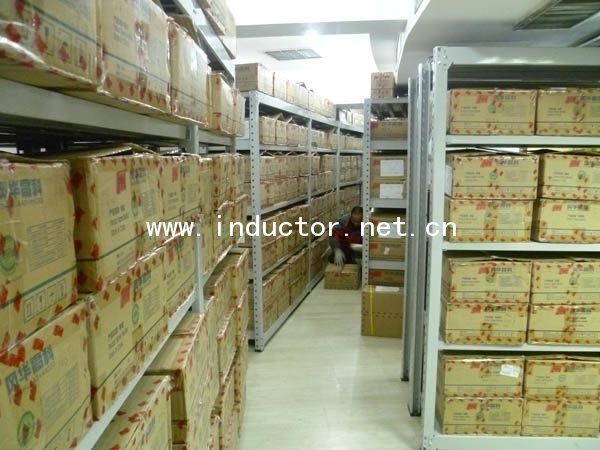

風華高科代理商南京南山現貨庫房一角
